南昌隧道防水施工项目

　　1、防水材料：

　　外贴式复合型橡胶止水带，中埋式橡胶腻子止水带，镀锌钢板止水带(施工缝)，湿铺法复合高分子防水卷材。

　　2、防水等级

　　本标段为岸上段，防水等级为二级。

　　3、变形缝设置

　　根据隧道结构受力特点以及施工期间的交通组织和施工围蔽，尽量减少变形缝的数量，敞开段分段长度30m左右，暗埋段每段长50m左右，分段情况见平面设计图。

　　4、施工缝和变形缝防水

　　变形缝防水由中埋式橡胶腻子止水带+迎水面外贴式复合型橡胶止水带+变形缝局部防水卷材加固。施工缝防水除全外包防水卷材外，迎水面一侧增加一层防水卷材，并结合采用中埋式镀锌钢板止水带防水。

　　5、抗拔桩防水

　　抗拔桩与底板的连接处，其周围属防水薄弱环节，需安放遇水膨胀橡胶条进行保护。破桩后如发现渗漏水，应先采取措施将渗漏水止住。

　　6、竖撑立柱位置防水

　　穿过底板的立柱，其周围属防水薄弱环节，需在底板下表面及上表面预留槽安装遇水膨胀橡胶条保护。

　　三、结构外防水层施工工艺

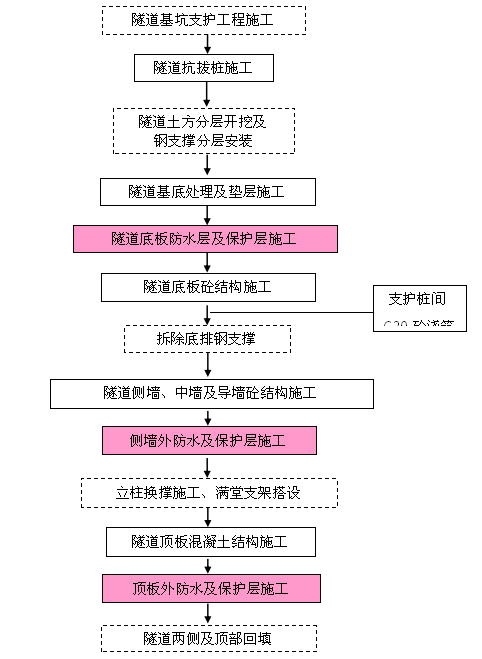

　　1、隧道外防水施工工艺流程

　　2、双面自粘防水卷材“空铺法”施工工艺

　　底板防水层采用预铺法、侧墙采用满粘法，其实在工艺上都是我们常说的“空铺法”。

　　2.1工艺流程

　　基层清理→大面铺设高分子双面自粘防水卷材→卷材搭接→节点密封→工作面移交。

　　2.2施工步骤

　　⑴材料检查：高分子双面自粘防水卷材的尺寸、外观等必须符合规范和产品说明书要求，配套产品等必须配套进场并分开码放，配中文标志牌，以免工人混用。

　　⑵试铺：在基层上按规范要求排铺卷材。

　　⑶铺贴大面卷材：自粘卷材铺贴时，先将卷材对准基准线全幅铺开，从一头将卷材(连同隔离纸)揭起，沿卷材幅长中线对折，用裁纸刀将卷材背面隔离纸轻轻划开，小心撕开一小段(约500mm长)，两人合力将揭掉了隔离纸的这段卷材对准基准线粘铺定位。再将揭起的半幅卷材重新铺开就位，拉住揭下的隔离纸均匀用力向后拉，慢慢将该半幅卷材的隔离纸全部拉出，将卷材粘铺压实。依上述方法粘铺另半幅卷材。拉铺时随时注意隔离纸的完整性，发现撕裂，断裂，应立即停止拉铺，将撕断的残余隔离纸清理干净后，再继续拉铺。在铺设卷材时，应随时注意与基准线对齐，以免出现偏差难以纠正。卷材铺设时，卷材不得用力拉伸。

　　⑷卷材连接：采用搭接方式，铺贴卷材时，卷材搭接宽度为120mm，搭接缝不需要做任何处理。

　　⑸卷材密封：薄弱的部位，如卷材收头、管道包裹、异形部位卷材剪裁较多的情况，应采用密封膏或防水涂料密封。

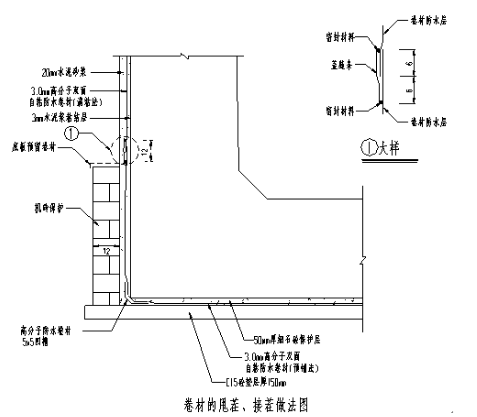

　　⑹卷材预留：底板卷材伸出侧墙75cm，便于与侧墙上的卷材搭接。从底面折向立面的卷材与临时性保护墙接触的部位，应临时贴附在该墙上，卷材铺好后，其顶端应预留15cm临时固定。临时性保护墙采用砖墙结构，卷材的甩茬、接茬做法见下图：

　　3、双面自粘防水卷材“湿铺法”施工工艺

　　本工程隧道顶板上的防水层采用湿铺法。“湿铺法”与“空铺法”的主要区别在于：“空铺法”是直接将卷材铺在结构物上;而“湿铺法”是在结构物上面边抹素水泥浆边铺贴卷材。

　　3.1、工艺流程

　　基层清理→搅拌水泥浆→大面铺贴防水卷材(边抹素水泥浆边铺贴，连接边采搭接方式)→排除空气和水→水泥浆养护至规定龄期→卷材接缝连接(配套封口条或相溶性涂料密封)→节点密封→工作面移交。

　　3.2施工步骤

　　材料检查：高分子双面自粘防水卷材(大面积用料和附加层用料)的尺寸、外观等必须符合规范和产品说明书要求，配套密封膏、外掺聚合物防水剂等必须配套进场并分开码放，配中文标志牌，以免工人混用。

　　试铺：在基层上按规范要求排铺卷材。

　　铺贴大面卷材：将在铺贴范围内铺抹素水泥浆(范围不宜过大，边抹边铺)。揭掉下表面的PET隔离膜，在铺贴卷材时，应随时注意与基准线对齐，以免出现偏差难以纠正。卷材铺贴时，卷材不得用力拉伸。粘贴后，随即用刮板将水泥浆刮平，压实卷材，排除多余水份与空气，使卷材牢固粘贴在基层上。铺贴大面卷材时，不要将卷材背面搭接部位的隔离纸揭掉，以免污染粘结层或误粘。

　　卷材连接：采用搭接方式，铺贴卷材时，卷材搭接宽度为50mm-60mm，搭接缝不需要做任何处理。

　　卷材密封。薄弱的部位，如卷材收头、管道包裹、异形部位卷材剪裁较多的情况，应采用密封膏或防水涂料密封。

　　4、结构细部构造防水施工工艺技术

　　4.1、变形缝(也即沉降缝)

　　根据设计图纸所示，隧道主体按各段结构类型及长度设置变形缝，整个工程的主体结构分为9个区段，每个主体结构区段之间的需设置变形缝，即整个工程有8道结构变形缝。

　　变形缝防水由中埋式橡胶腻子止水带+迎水面外贴式复合型橡胶止水带+变形缝局部防水卷材加固。

　　⑴材料的选用

　　①止水带宽度和材质的物理性能均符合设计要求，且无裂纹和气泡，接头斜面采用热接，接缝平整牢固。

　　②变形缝处的端头模板钉填缝板，填缝板采用聚苯板。填缝板与嵌入式止水带中心线和变形缝中心线重合，并用模板固定牢固，止水带不得打孔或用铁钉固定，填缝板支撑牢固。

　　⑵变形缝施工

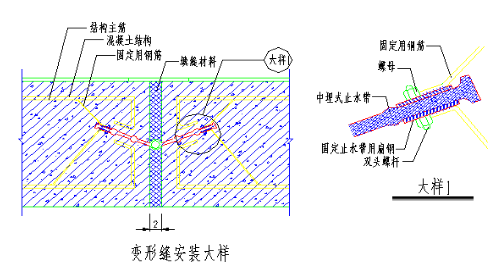

　　在铺设变形缝处的防水层时，在变形缝两侧范围内的基面进行特殊处理，平整度要求同其他部位，在变形缝两侧尽量不出现焊缝。止水带展平固定在结构钢筋上，采用中间预留凹槽的箱形挡头板平保证止水带的正确定位和不受破坏。如下图示。并确保止水带中间变形孔与变形缝重合，为避免止水带在砼灌注时跑位，应加强对挡头板支撑系统，并具有一定的刚度。

　　⑶变形缝处的砼灌注与振捣

　　①竖直向止水带两边砼要加强振捣，保证缝边砼自身密实，同时将止水带与砼表面的气泡排出。

　　②水平向止水带待止水带下充满砼并充分振捣后，放平止水带并压出少量的砼浆，然后浇灌止水带上部砼，振捣上部砼时要防止 止水带变形。

　　⑷双组份聚硫橡胶嵌条的施工

　　①变形缝外侧双组份聚硫橡胶嵌条施工时，为避免三向受力、影响防水质量，在双组份聚硫橡胶嵌条与聚苯板间采用牛皮纸隔离层，双组份聚硫橡胶嵌条与两侧基层粘结牢固。

　　②缝槽嵌填双组份聚硫橡胶嵌条之前，清洗槽内浮渣、尘土积水，遇水膨胀橡胶嵌条粘结的砼基面平整、干燥、干净、无任何污染。

　　③在侧墙底部封口处双组份聚硫橡胶嵌条与止水带粘在一起。

　　4.2施工缝

　　按设计，施工缝采取二道防水措施，这二道防水措施分别为：

　　第一道：防水卷材(做加强处理)，设置在迎水面的结构外表面;

　　第二道：镀锌钢板止水带(尺寸3×300mm)，设置在结构宽度(或高度)的中间。

　　施工缝防水构造见右图：

　　施工缝是防水薄弱部位之一，应少留施工缝。垂直方向如需留施工缝应尽量与变形缝结合，并按变形逢处理。即除满足防水要求外，还能适应接缝两端结构产生的差异沉降及纵向伸缩。而水平施工缝采用铜板腻子止水带形式。在施工缝上浇筑砼前，应将施工缝处的砼表面凿毛，清除浮粒和杂物，再按设计涂刷刚性防水界面剂。

　　为确保止水带安装准确，在模板制作时，按如下结构施工，可确保止水带在施工中不走位、变形。

　　镀锌钢板止水带的连接采用贴合边满焊，两段钢板搭接长度≥5cm。

　　4.3其他部位细部处理

　　⑴底部边角防水处理

　　结构底板转角处，在底板的100mm厚C15砼垫层上先铺大块防水卷材，预留包边长度，再在底板边角处铺设防水卷材加强层(宽度×高度=250×250mm)，并用膨润土密封膏密封双层防水毯之间在底板下位置的缝隙，然后才施工底板钢筋、模板和浇注砼。在底板砼施工完成并拆模后，将防水毯加强层及预留的大块防水卷材进行包角处理，并用膨润土密封膏密封双层防水毯之间在侧墙位置的缝隙。

　　⑵顶部边角防水处理

　　类似底部边角防水处理。

　　⑶结构外墙穿墙管处防水施工

　　穿墙管需设止水环和固定环，止水环和固定环必须连续满焊，并做防腐和防杂散电流处理;穿墙管处防水层施工前将固定环和管道表面清理干净;每层防水层铺贴严密，不留接茬，增设附加层时，需按设计要求施工;预埋防水套管内的管道安装完毕，需在两管间嵌防水填料，并用金属箍箍紧。

　　⑷抗拔桩桩周边的防水处理

　　在钻孔抗拔桩周边做防水卷材加强处理(即两层防水卷材)，防水卷材按支承桩的实际尺寸预留孔洞，套住抗拔桩，并用防水涂料及防水砂浆对防水卷材与桩周边的空隙做密封处理。

　　⑸立柱防水处理

　　立柱封口前应将柱内的泥砂掏出至管口面下60cm，浇筑素混凝土后，再将封口钢板满焊至柱口截面。

　　四、结语

　　防水施工质量的好坏，直接影响隧道工程整体质量和运营使用。本文结合道路隧道施工实例，介绍了隧道防排水的设计及施工中的的施工措施，确保隧道的正常使用和质量，提高运输速度和能力，减少维修费用，有效的提高经济效益。
